试题三（共15 分）

阅读下列说明和图，回答问题1至问题3，将解答填入答题纸的对应栏内。

【说明】

某运输公司决定为新的售票机开发车票销售的控制软件。图 3-1 给出了售票机的面板示意图以及相关的控制部件。

售票机相关部件的作用如下所述：

（1）目的地键盘用来输入行程目的地的代码（例如，200表示总站）。

（2）乘客可以通过车票键盘选择车票种类（单程票、多次往返票和座席种类）。

（3）继续/取消键盘上的取消按钮用于取消购票过程，继续按钮允许乘客连续购买多张票。

（4）显示屏显示所有的系统输出和用户提示信息。

（5）插卡口接受MCard（现金卡），硬币口和纸币槽接受现金。

（6）打印机用于输出车票。

假设乘客总是支付恰好需要的金额而无需找零，售票机的维护工作（取回现金、放入空白车票等）由服务技术人员完成。

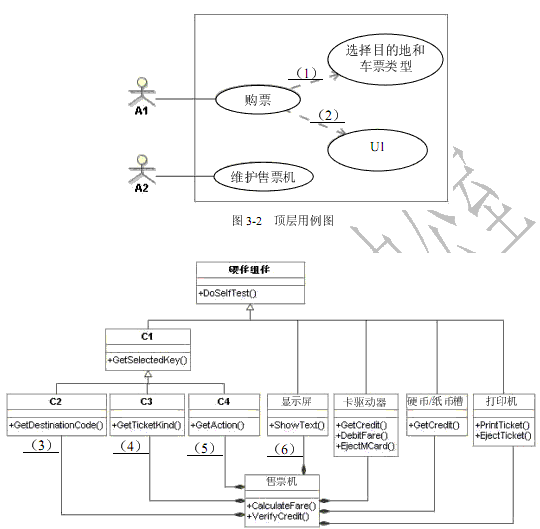

系统采用面向对象方法开发，使用 UML 进行建模。系统的顶层用例图和类图分别如图3-2和图3-3所示。

【问题1】（5 分）

根据说明中的描述，给出图 3-2 中 A1 和 A2 所对应的参与者，U1 所对应的用例，以及（1）、（2）处所对应的关系。

【问题2】（7 分）

根据说明中的描述，给出图3-3中缺少的C1~C4所对应的类名以及（3）～（6）处所对应的多重度。

【问题3】（3 分）

图3-3中的类图设计采用了中介者（Mediator）设计模式，请说明该模式的内涵。

A.封闭边界、固守疆域

B.严格限制对外贸易

C.排斥西方一切事物

D.断绝对外一切贸易

A.旭日图

B.饼图

C.折线图

D.条形图

A.系统流程图

B.功能结构图

C.系统结构图

D.数据流图

试题五（15分）

阅读下面说明，回答问题 1 至问题3，将解答填入答题纸的对应栏内。

【说明】

甲公司是一家外贸公司，乙公司是一家国外公司，他们通过 EDI 系统实施贸易活动。请根据以上的描述回答下列问题。

【问题 1】（6 分）

贸易活动中，相应的格式单证需经过一系列转换，图 5-1 是格式单证转换示意图，请填写（1）～（3）处相应转换软件的名称。

【问题2】（4 分）

请根据 EDI 的工作流程，填写图5-2 中（4）～（7）的单证名称或单证流向单位名称。单证名称（甲公司） 单证流向单位名称

【问题3】（5 分）

1．标准化是实现EDI 互通及互联的前提和基础。目前，在EDI 标准上，（8）已被国际标准化组织ISO 接收为国际标准。（2 分）

2．EDI 报文的要素是： （9） 、 （10） 、 （11） 。（3 分）

根据说明中的描述，给山图3-1中(1)～(6)处的多重度。
