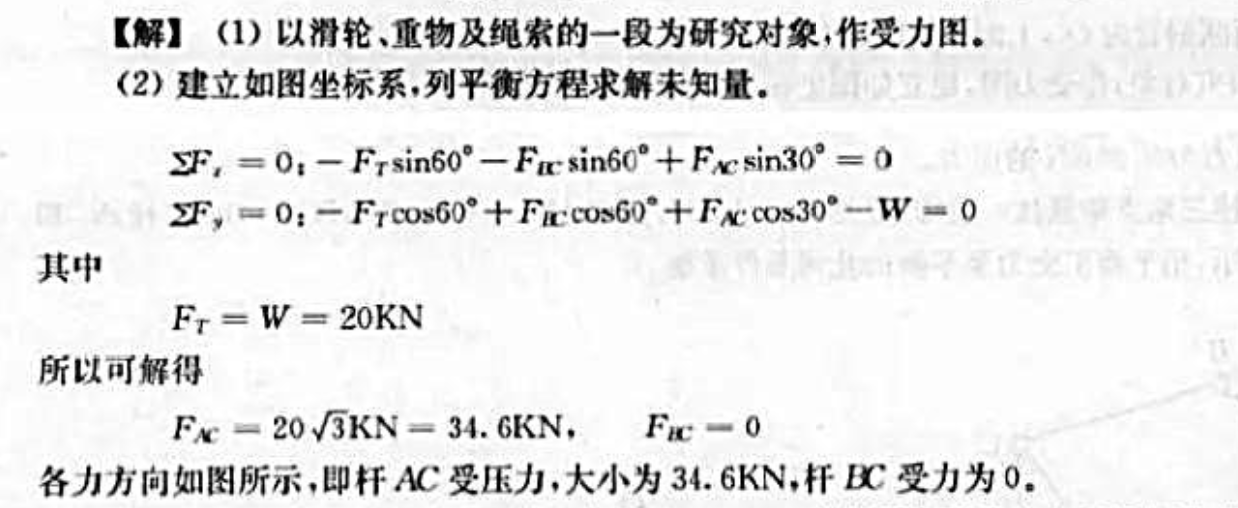

铰接起重架的铰C处装有一小滑轮,绳索绕过滑轮,一端固定于墙上,另一端吊起重为W=20kN的重物。试

按图中给定的角度求杆AC和BC所受的力。

题4-32图（a)所示结构由杆AB，CD和滑轮B组成，滑轮半径为r，其他尺寸如图所示。一绳索绕过滑轮，一端

挂重量为P的重物，一端系在杆CD的E处。不计杆和滑轮的重量，求铰链C处的约束力。

题4-39图（a)所示构架中，绳索绕过滑轮E, 一端挂重量P=1200N的重物，端水平系在墙上，不计杆和滑轮

的重量。求支座A和B处的约束力和杆BD所受的力。

A.必须保证塔架起板用的两只板铰与安装就位的同心度

B.用人字拔杆起板时，其高度不得小于塔架高度的三分之一

C.对起重滑轮组和回直滑轮必须设置地锚

D.起吊时各吊点应保证均匀受力

题4-45图（a)所示三脚架的三只脚AD，BD，CD与水平面ABC的夹角均为60°，且AB=BC=AC，绳索绕过D处的滑

轮由绞车E牵引将重为P=30kN的物体吊起。绞车位于∠ACB的角平分线y轴上，绳索DE与水平面的夹角为60°。不计构件重量，当重物被匀速提升时，求各脚所受的力。

装有轮子的起重机，可沿轨道A、B移动。起重机衍架下弦DE杆的中点C上挂有滑轮(图中未画出)，用来吊起挂在链索CO上的重物。从材料架上吊起重量W=50kN的重物。当此重物离开材料架时，链索与铅垂线的夹角α=20°。为了避免重物摆动，又用水平绳索GH拉住重物。设链索张力的水平分力仅由右轨道B承受，试求当重物离开材料架时轨道A、B的受力。

题4-42图（a)所示结构由T形杆ABC,直角折杆DE,杆CD和滑轮O组成，滑轮半径r=a, C=OD,杆和滑轮的重

量不计。在铰链D处作用一铅垂力F，一绳索绕过滑轮，一端挂重量P=2F的重物，一端系在杆BC上。求固定端A及支座E的约束力。

钢丝绳通常绕过滑轮或卷筒来起吊重物，实验证明：当滑轮直径D小于绳索直径d的()倍时，绳索的承载能力就会降低。

A.3

B.4

C.5

D.6

如图(a)所示构架由三根杆子和一个滑轮铰接而成。在AB杆的下端B作用一水平力F，跨过滑轮H的绳索上挂一重量为G的重物。已知：G=F=5kN，滑轮半径为R=20cm，杆、滑轮和绳索的重量均不计，AD=DC=CB=HD=a=50cm，α=45°。求CE杆作用于销钉K的力(A点为铰接)。

套管A由绕过定滑轮B的绳索牵引而沿导轨上升，滑轮中心到导轨的距离为l，如图所示。设绳索以等速v_o拉下，忽略滑轮尺寸。求套管A的速度和加速度与距离x的关系式。
