电工高级等级证(三级)考前冲刺试卷5

电工证是学习安装电工和维修电工讲解考取的证书。电工有三证：特种作业操作证、职业资格证书、建筑施工特种操作资格证。国家职业资格等级分为初级（五级）、中级（四级）、高级（三级）、技师（二级）、高级技师（一级）共五个等级。上学电工考试题库是根据热门考点，将试题精心进行了分析、整理和编辑，希望考生可以坚持刷题，学有所获。现在就点击安装APP刷题。以下为试卷的详细内容：

一、单项选择题参考答案见试卷末尾

1、控制式自整角机可将机械角度转换为电信号或角度的数字量转变为（）模拟量。

A.电压

B.电流

C.功率

D.角度

2、单相桥式可控整流电路大电感负载无续流二极管的输出电流波形（）。

A.始终在横坐标的下方

B.始终在横坐标的上方

C.会出现负电流部分

D.正电流部分大于负电流部分

3、单相桥式可控整流电路电阻性负载的输出电流波形（）。

A.只有正弦波的正半周部分

B.正电流部分大于负电流部分

C.与输出电压波形相似

D.是一条近似水平线

4、异步电动机的起动电流与起动电压成正比，起动转矩与起动（）。

A.电压的二次方成正比

B.电压成反比

C.电压成正比

D.电压的二次方成反比

5、可控RS触发器，易在CP=1期间出现（）现象。

A.翻转

B.置0

C.置1

D.空翻

6、移位寄存器分为单向移位寄存器和（）。

A.上移位寄存器

B.右移寄存器

C.左移寄存器

D.双向移位寄存器

7、JK触发器，当JK为（）时，触发器处于置0状态。

A.00

B.01

C.10

D.11

8、T68型镗床主轴电动机只有低速档，没有高速档的原因是（）。

A.时间继电器KT故障

B.热继电器故障

C.速度继电器故障

D.熔断器故障

9、如图所示PLC梯形图中，PLC程序可以实现（）功能。

A.循环计时

B.计数到15停止

C.C0不能计数

D.循环计数

10、勤劳节俭的现代意义在于（）。

A.勤劳节俭是促进经济和社会发展的重要手段

B.勤劳是现代市场经济需要的，而节俭则不宜提倡

C.节俭阻碍消费，因而会阻碍市场经济的发展

D.勤劳节俭只有利于节省资源，但与提高生产效率无关

11、FX2N系列PLC编程软件的功能不包括（）。

A.指令转化梯形图

B.晶体管

C.程序上载

D.监控仿真

12、电压负反馈能克服（）压降所引起的转速降。

A.电枢电阻

B.整流器内阻

C.电枢回路电阻

D.电刷接触电阻

13、PLC控制系统的重要设计内容不包括（）。

A.选择用户输入设备、输出设备、以及由输出设备驱动的控制对象

B.PLC的选择

C.PLC的保养和维护

D.分配I/O点，绘制电气连接图，考虑必要的安全保护措施

14、以下（）不是电流的常用单位。

A.kA

B.A

C.mA

D.nA

15、电压型逆变器采用电容滤波，电压较稳定，（），调速动态响应较慢，适用于多电动机传动及不可逆系统。

A.输出电流为矩形波

B.输出电压为矩形波

C.输出电压为尖脉冲

D.输出电流为尖脉冲

16、在500匝的线圈中通入0.4A的电流，产生0.8Wb的磁通，则该电流产生的磁通势为（）安匝。

A.20

B.200

C.25

D.250

17、在载荷大，定心精度要求高的场合，宜选用（）联接。

A.平键

B.半圆键

C.销

D.花键

18、中心距较大，温度不高又要求传动平稳时，应采用（）传动。

A.链

B.带

C.齿轮

D.蜗杆

19、绝缘栅双级晶体管的开关速度（）电力场效应晶体管。

A.稍高于

B.低于

C.等于

D.远高于

20、步进电动机的起动和停止频率应考虑负载的转动惯量，大转动惯量的负载，起动和停止频率应选得（）。

A.低一些

B.高一些

C.中等

D.0

21、T68型镗床主电路图的测绘包括（）、熔断器FU1和FU2、接触器KM1~KM7、热继电器FR、电动机M1和M2等。

A.按钮SB1~SB5

B.行程开关SQ1~SQ8

C.中间继电器KA1和KA2

D.电源开关QS

22、PLC编程软件可以对（）进行监控。

A.传感器

B.行程开关

C.输入、输出量及存储量

D.控制开关

23、KC04集成触发电路中，锯齿波同步电压与直流偏置电压和直流控制电压进行（）。

A.串联叠加

B.并联叠加

C.微分叠加

D.积分叠加

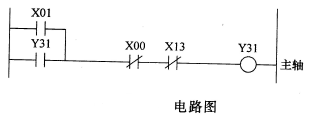

24、根据图所示的主轴控制梯形图，下列指令正确的是（）。

A.LD 01

B.LDI 01

C.OR 01

D.AND 01

25、直流V-M调速系统较PWM调速系统的主要优点是（）。

A.调速范围宽

B.主电路简单

C.低速性能好

D.大功率时性价比高

26、集成译码器74LS48可点亮（）显示器。

A.共阴七段

B.共阳七段

C.液晶

D.数码

27、自动调速系统应归类在（）。

A.过程控制系统

B.采样控制系统

C.恒值控制系统

D.智能控制系统

28、下列电磁污染形式中不属于人为的电磁污染的是（）。

A.脉冲放电

B.电磁场

C.射频电磁污染

D.磁暴

29、职业纪律是企业的行为规范，职业纪律具有（）的特点。

A.明确的规定性

B.高度的强制性

C.通用性

D.自愿性

30、下列金属及合金的熔点最低的是（）。

A.铅

B.钨

C.铬

D.黄铜

二、判断正误题参考答案见试卷末尾

1、定时器工作时，时间设定值不断减1，当现有的时间变成0000时将产生一个输出。

2、FX2NPLC中SET指令的使用同普通输出继电器一样。

3、合理设定与选择保护功能，可使变频调速系统长期安全可靠使用、减少故障发生。保护功能可分软件保护和硬件保护两大类。软件保护比硬件保护更重要。

4、单相桥式可控整流电路电阻性负载的输出电压波形中没有负电压部分。

5、X62W型铣床的控制电路由控制变压器TC、按钮SB1~SB6、位置开关SQ1~SQ7、速度继电器KS、转换开关SA1~SA3、热继电器FR1~FR3等组成。

6、多级放大电路总的电压放大倍数等于各级电压放大倍数之积。

7、分立元件组成的多级放大电路的藕合方式通常采用阻容藕合。

8、集成移位寄存器具有清零、保持功能。

9、感性负载与容性负载并联后，电路中的无功分量增加。

10、FX系列可编程序控制器的计数器输出指令用OUT66表示。

11、把直流变交流的电路称为整流电路。

12、交流测速发电机的主要特点是其输出电压与转速成正比。

13、串级调速就是利用一个或n个辅助电动机或者电子设备串联在绕线转子异步电动机转子回路里，把原来损失在外串电阻的那部分能量加以利用，或者反馈到电网里，既能达到调速目的，又能提高电动机运行效率，这种调速方法叫作串级调速。

14、电气控制电路测绘的一般步骤是设备停电，先画电器布置图，再画电器接线图，最后画出电气原理图。

15、D触发器具有锁存数据的功能。

16、电气控制电路测绘前先要操作一遍测绘对象的所有动作，找出故障点，准备工具仪表等。

17、在自动控制系统中，伺服电动机常作为信号元件来使用。

18、直流伺服电动机的工作原理和普通直流电动机相同。

19、8421BCD码是最常用的二-十进制编码器。

20、开关型稳压电路中的调整管工作在放大状态。

参考答案：

【一、单项选择题】

1~5 ABCAD 6~10 DBADA

11~30点击安装“电工考试题库APP”查看答案

【二、判断正误题】

1 对 2 错 3 对 4 对 5 对

6~20点击安装“电工考试题库APP”查看答案
