电工高级等级证(三级)模拟试题及答案1

电工证是学习安装电工和维修电工讲解考取的证书。电工有三证：特种作业操作证、职业资格证书、建筑施工特种操作资格证。国家职业资格等级分为初级（五级）、中级（四级）、高级（三级）、技师（二级）、高级技师（一级）共五个等级。上学电工考试题库是根据热门考点，将试题精心进行了分析、整理和编辑，希望考生可以坚持刷题，学有所获。现在就点击安装APP刷题。以下为试卷的详细内容：

一、单项选择题参考答案见试卷末尾

1、X62W型铣床的（）采用了反接制动的停车方法。

A.主轴电动机M1

B.进给电动机M2

C.冷却泵电动机M3

D.风扇电动机M4

2、RLC串联电路在f0时发生谐振，当频率增加到2f0时，电路性质呈（）。

A.电阻性

B.电感性

C.电容性

D.不定

3、开关型稳压电路中的调整管工作在（）状态。

A.饱和

B.截止

C.放大

D.开关

4、能用于传递交流信号，电路结构简单的耦合方式是（）。

A.阻容耦合

B.变压器耦合

C.直接耦合

D.电感耦合

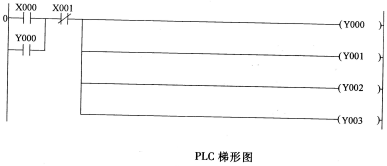

5、如图所示PLC梯形图实现的功能是（）。

A.双线圈输出

B.多线圈输出

C.两地控制

D.以上都不对

6、锯齿波触发电路中调节恒流源对电容器的充电电流，可以调节（）。

A.锯齿波的周期

B.锯齿波的斜率

C.锯齿波的幅值

D.锯齿波的相位

7、先利用程序查找功能确定并读出要删除的某条指令，然后按下（）键，删除指令之后步序将自动加1。

A.INSTR

B.INS

C.DEL

D.END

8、放大电路的静态工作点过低将造成的非线性失真称为（）。

A.截止失真

B.饱和失真

C.交越失真

D.交流失真

9、PLC编程语言中梯形图是指（）。

A.SFC

B.LD

C.ST

D.FBD

10、三相半波可控整流电路中的三只晶闸管在电路上（）。

A.绝缘

B.混联

C.并联

D.串联

11、三相半控桥式整流电路电感性负载时，每个晶闸管电流平均值是输出电流平均值的（）。

A.1/6

B.1/4

C.1/2

D.1/3

12、串联型开关稳压电路中，当调整管处于截止和饱和状态时，储能电感（）。

A.储存能量

B.释放能量

C.能量发生变化

D.没有能量

13、用右手握住通电导体，让拇指指向电流方向，则弯曲四指的指向就是（）

A.磁感应

B.磁力线

C.磁通

D.磁场方向

14、直流伺服电动机的结构、原理与一般（）基本相同。

A.直流发电机

B.直流电动机

C.同步电动机

D.异步电动机

15、串联型稳压电路中的调整管工作在（）状态。

A.放大

B.截止

C.饱和

D.任意

16、输入采样阶段，PLC的中央处理器对各输入端进行扫描，将输入信号送入（）。

A.累加器

B.指针寄存器

C.状态寄存器

D.存储器

17、把文字、符号转换为二进制码的组合逻辑电路是（）。

A.编码器

B.译码器

C.数据选择器

D.数据分配器

18、旋转变压器的定子铁心和转子铁心，采用（）材料冲制、绝缘、叠装而成。

A.电工用纯铁

B.高导磁率的硅钢片或铁镍合金片

C.非磁性合金

D.软磁铁氧体

19、直流力矩电动机是一种能够长期处于堵转下工作的（）直流电动机。

A.高转速大转矩

B.高转速小转矩

C.低转速大转矩

D.低转速小转矩

20、时序逻辑电路的波形是（）。

A.各个触发器的输出随时钟脉冲变化的波形

B.各个触发器的输入随时钟脉冲变化的波形

C.各个门电路的输出随时钟脉冲变化的波形

D.各个门的输入随时钟脉冲变化的波形

21、集成运算放大器开环差模电压放大倍数高，说明（）。

A.电压放大能力强

B.电流放大能力强

C.共模抑制能力强

D.运算精度高

22、为了减小直流测速发电机的误差，使用时必须注意（）。

A.外接负载电阻尽可能大些

B.外接负载电阻尽可能小些

C.外接负载电阻等于规定的最小负载电阻

D.在直流测速发电机输出端并接滤波电路

23、正弦量有效值与最大值之间的关系，正确的是（）。

A.

B.U=U_m/2

C.I_av=2/π×E_m

D.E_av=E_m/2

24、FX2N系列可编程序控制器在使用计数器指令时需要配合使用（）指令。

A.SET

B.MCR

C.PLS

D.RST

25、电容三点式正弦波振荡器属于（）振荡电路。

A.RC

B.LC

C.RL

D.石英晶体

26、交流伺服电动机的控制绕组与（）相连。

A.交流电源

B.直流电源

C.信号电压

D.励磁绕组

27、三相半波可控整流电路电感性负载有续流二极管的输出电压波形（）。

A.负电压部分大于正电压部分

B.正电压部分大于负电压部分

C.会出现负电压波形

D.不会出现负电压波形

28、在PLC控制中可以用（）替代计数器。

A.M

B.S

C.T

D.C

29、感性负载与容性负载并联电路后，总的无功功率将（）。

A.不变

B.增加

C.减少

D.先减少后增加

30、放大器与负载要做到阻抗匹配，应采用（）。

A.阻容耦合

B.直接耦合

C.变压器耦合

D.光耦合

二、判断正误题参考答案见试卷末尾

1、采用直接祸合的多级放大电路，前后级的静态工作点相互影响。

2、FX2N系列可编程序控制器在使用计数器指令时需要配合使用RST指令。

3、链条的主要参数是节距。

4、数字比较器有三个输出端。

5、三相桥式全控整流电路是能实现有源逆变的电路。

6、锯齿波触发电路由锯齿波产生与相位控制、脉冲形成与放大、强触发与输出、双脉冲产生等四个环节组成。

7、T68型镗床的主轴电动机采用了变频调速方法。

8、双向晶闸管的额定电流和普通晶闸管额定电流是有区别的，前者采用有效值，而后者采用平均值。

9、电子手表常采用分段式数码显示器。

10、交流测速发电机的励磁绕组必须接在频率和大小都不变的交流励磁电压上。

11、单相桥式可控整流电路电阻性负载的输出电流波形与输出电压波形相似。

12、交流伺服电动机的控制电压一定时，负载增加转速下降。

13、我们常常会看到某台PLC机有XX个点的I/O数，是指能够输入、输出开关量和模拟量总的个数，它与继电器触点个数相对应。

14、交流伺服电动机电磁转矩的大小取决于控制电压的大小。

15、74LS138是3线-8线集成译码器。

16、三端集成稳压器的输出电压有正、负之分。

17、利用时钟脉冲去触发计数器中所有触发器，使之发生状态变换的计数器，称为异步计数器。

18、步进电动机绕组两端并联的续流二极管开路，会使功率开关管击穿。

19、在并联谐振式晶闸管逆变器中，负载两端电压是正弦波电压，负载电流也是正弦波电流。

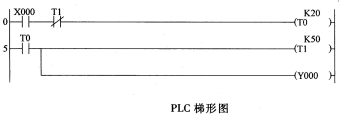

20、在如图所示PLC梯形图中，以下FX2N系列PLC程序实现的是Y0接通2s功能。

参考答案：

【一、单项选择题】

1~5 ABDAB 6~10 BCABC

11~30点击安装“电工考试题库APP”查看答案

【二、判断正误题】

1 对 2 对 3 对 4 对 5 对

6~20点击安装“电工考试题库APP”查看答案
